実家の座敷レイアウトの支線用パワーパック2

 前回は、支線用パワーパックにパネルを貼り、出力端子を付ける所まで行ないましたが、3Dプリンタでツマミも出来たので内部配線をしました。

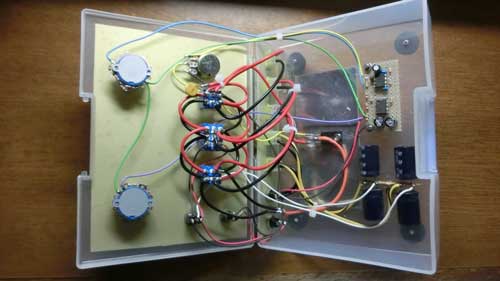

 支線用パワーパックの内部配線
内部配線

 完成した支線用パワーパック
支線用パワーパック
―侘呂錬海弔如∈犬ら機関区用、支線ホーム用、リバース線用です。
 ・Y字ポイントの先で引込み線でギャップ切っているので、機関区用で操作
 ・本線から終着するホームは本線側で操作し、リバース線に入る場合には支線ホーム用で操作
 ・リバース線はほとんど1方向なので操作しなくてもいいが、待機する場合にはOFFに操作
▲櫂ぅ鵐箸狼ヾ惷萋發離櫂ぅ鵐藩僉併団蝓
 ・小型ポイントコントローラに端子を増設できないので機関区内のポイント切替えを追加
 ・ポイントはシングルなので25V1000μF×2(先日のバーゲン品:1本で10円)
DCジャック端子
 ・1つのACアダプターで他のパワーパックなどが操作できるようにDCジャックを2つ用意
0

    コメント
    hagishow 様

    コメント有難う御座います。
    基本回路をベースにレイアウトにあわせた
    パワーパックにしてください。
    • 管理人
    • 2017/06/02 7:30 AM
    初めまして!!

    こちらにあった回路図を参考にパワーパックを作ってみました。
    無事作動し楽しんでます。
    100均の箱を駆使して、本物っぽくして楽しんでます!!

    ありがとうございましたm(__)m
    • hagishow
    • 2017/06/02 12:53 AM
